砌體出現裂縫是非常普遍的質量事故之一。砌體輕微細小裂縫影響外觀和使用功能，嚴重的裂縫影響砌體的承載力，甚至引起倒塌。在很多情況下裂縫的發生與發展往往是重大事故的先兆，對此必須認真分析，妥善處理。技術部霍俊鵬作為本次分享會的主講人，將為大家細細講解常見砌體結構裂縫的產生原因等相關知識。
01. 關于砌體結構墻體裂縫問題
1、關于裂縫形態
① 斜裂縫
② 水平裂縫
③豎向裂縫
02. 砌體結構裂縫產生的原因
砌體結構裂縫產生的主要原因有:
①由外荷載(如靜、動荷載)的直接應力，即按常規計算的主要應力引起的裂縫。
②由變形引起的裂縫。如溫度、收縮和膨脹、不均勻沉降等因素而引起的裂縫，是這些作用引起結構變形，當變形受到制約而得不到滿足時，結構內部將形成應力狀態，這種應力超過結構材料的抗拉、抗剪、抗彎強度后便產生裂縫。
根據國內外的調查資料及學者們分析認為，工程實踐中結構物的裂縫原因，屬于由變形(溫度、收縮、不均勻沉陷)引起的約占80%;屬于由荷載引起的約占20%。前述80%的裂縫中包括變形和荷載共同作用，但以變形引起的裂縫為主。
一、地基不均勻沉降引起墻體開裂

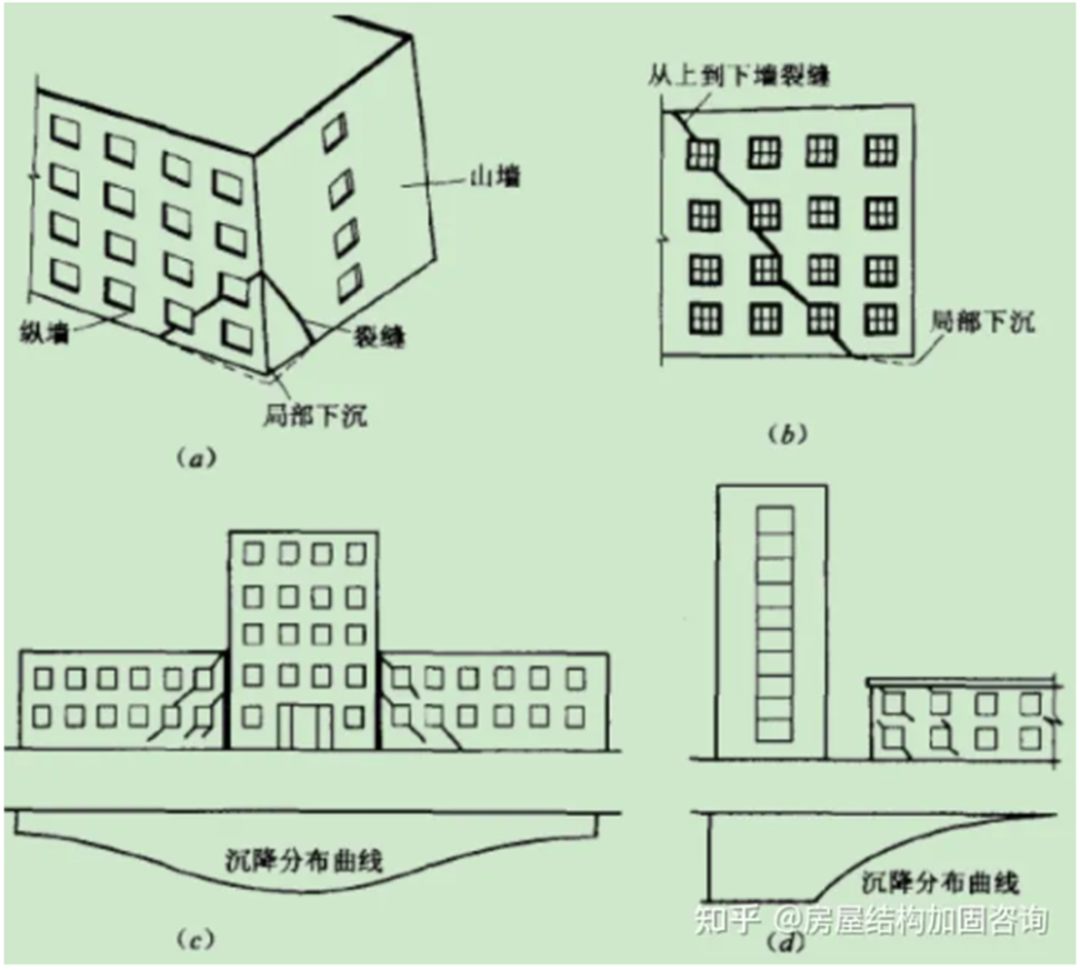

房屋的地基不均勻沉降是客觀存在的，但是，當?shù)鼗痪鶆虺两党^一定限度后必將對房屋結構產生一定影響，如產生墻體裂縫:當長條形的建筑物中部沉降過大，則在房屋兩端由下往上形成正“八”字縫，容易在窗對角出現;反之，當兩端沉降過大，則形成的兩端由下往上的倒“八”字縫，也首先在窗對角出現;當某一端下沉過大時，則在某端形成由下而上倒向沉降端的斜裂縫;當縱橫墻交點處沉降過大，則在窗臺下角形成上寬下窄的豎縫，有時還有沿窗臺下角的水平縫;當外縱墻凹凸設計時，由于一側的不均勻沉降，還可導致在此處產生水平推力而組成力偶，從而導致此交接處的豎縫。
二、溫差變形引起墻體開裂

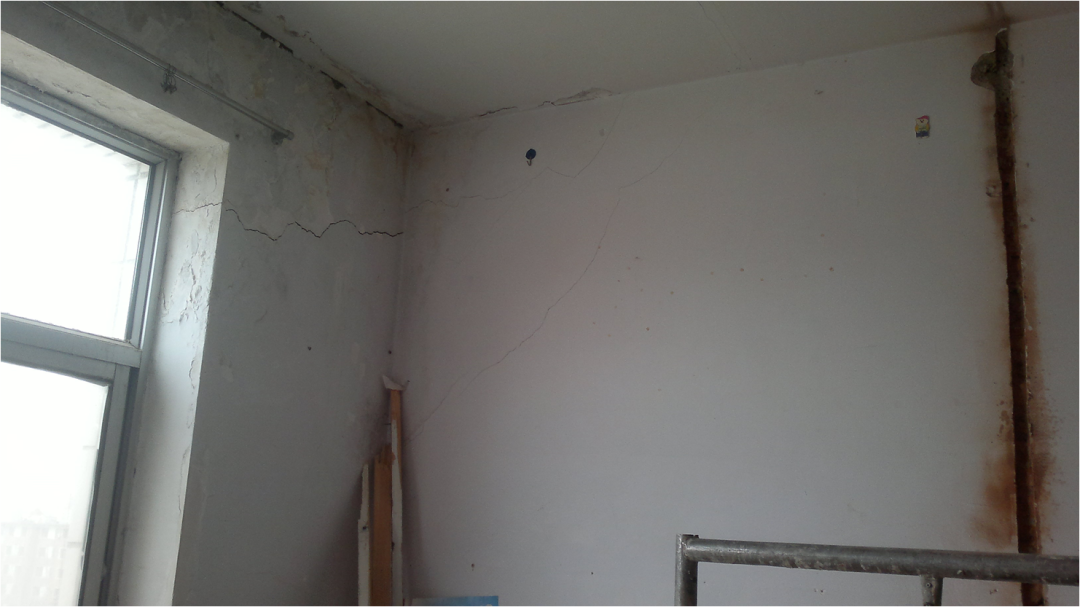

此類裂縫在剛性平屋頂屋面、未設變形縫、隔熱層的房屋，更易發生。產生的直接原因是混凝土結構屋面的溫度變形與砌體變形不協調，變形受到約束產生溫度應力，應力超過砌體強度所致。具體的機理可認為是:夏季在陽光照射下屋面溫度可高達60℃~70℃，而在其下的砌體僅為30℃~35℃，在如此大的溫差情況下，加之砌體與混凝土兩種材料的溫度線膨脹系數的巨大差異，將導致砌體產生較大的溫度應力(受拉和受剪應力)，當應力大于砌體本身抵抗能力時，便出現裂縫。房屋頂層垂直壓力較小，因此裂縫較嚴重，次頂層則較輕微。有時裂縫也可能在頂層以下幾層砌體中出現。
三、由荷載受力引起裂縫（受力開裂）
受力裂縫多出現在抗震設防區的建筑物上，雖然有圈梁構造柱、鋼筋混凝土現澆板等整體連接，但這也不能完全保證不出現裂縫。比如發生在房屋底層窗臺處的豎向裂縫，多數是由于縱墻開窗較大，地基受荷載后變形不均勻，窗臺墻起到反梁的作用而引起的。在鋼筋混凝土條形基礎中，基礎內一般均未設置基礎梁，僅靠圈梁、構造柱等來加強建筑物的整體剛度，當?shù)鼗芎奢d較大時，窗臺墻因反向變形過大而裂。
有些受力裂縫是由于地基沉降不均勻和溫度的雙重因素形成應力而產生的，我們把這種情形也歸為受力裂縫。比如鋼筋混凝土現澆板跨中裂縫，如果地基不均勻沉降，將使鋼筋混凝土現澆板單邊下沉而其他邊又受到支座的約束，這樣會導致在混凝土現澆板內部產生拉應力，而且，跨中多是施工縫的留置處，按照規范的要求：施工縫的位置宜留在結構受剪力較小且便于施工的部位。所以，板在其他支座的約束下，由于混凝土內部的拉應力的作用，加上混凝土現澆板受溫差作用的影響，混凝土內部產生的拉應力在周圍支座的約束下，要求在現澆板的最薄弱位置釋放能量，于是在板跨中產生裂縫。
四、塊體收縮引起墻體開裂（干縮開裂）
這類墻體裂縫多出現在非燒結的硅酸鹽類塊體(混凝土小砌塊、混凝土磚、蒸壓灰砂磚、蒸壓粉煤灰磚、蒸壓加氣混凝土砌塊等)砌筑的墻體中。這類塊體收縮大，如普通混凝土和輕骨料混凝土砌塊收縮率一般為0.4mm/m~0.5mm/ m;是燒結粘土磚的4~5倍以上，且收縮穩定時間較長，可長達幾年之久。這類塊體上墻后在不斷收縮當中容易導致塊體自身裂縫或沿灰縫走向的裂縫，或填充墻與主體結構連接處的裂縫。
結束語
通過本次分享會，大家對常見砌體結構裂縫的產生原因有了更多的了解。今后，廣東洪實公司也會繼續通過豐富多樣的活動，為全體員工搭建溝通交流、展示自我的平臺，讓員工不斷總結，提升素養，營造濃厚的學習氛圍，促進全體員工在輕松愉悅的學習與工作環境中共同交流，共同進步！
